Toimilaitteet

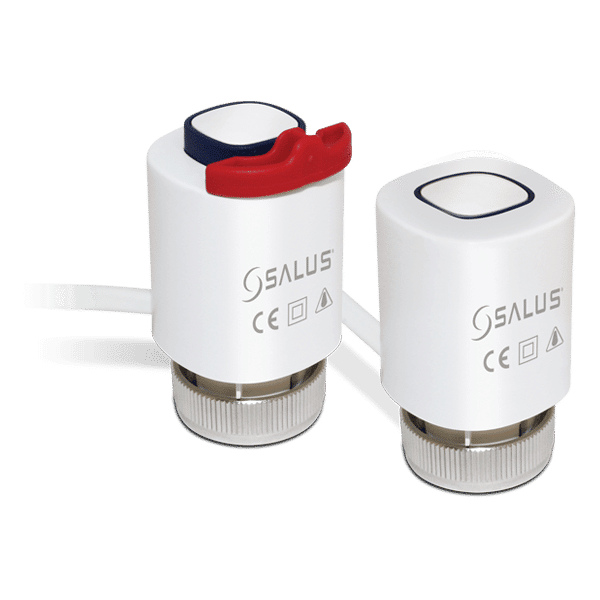

Toimilaite

Toimilaitteet ohjaavat jakotukkien venttiilejä huonetermostaattien säätöjen mukaisesti Vesikiertoisessa Lattialämmityksessä.

Yhdellä huonetermostaatilla voidaan ohjata jopa neljää  erillistä toimilaitetta. Näin voidaan hallita isojakin tiloja yhdellä termostaatilla. Tällaisia tiloja ovat esim yhdistetyt olohuone/oleskelu ja keittiö -tilat.

Tekniset tiedot:

  • 230v tai 24v
  • Tehontarve <2w
  • IP 54
  • Kierre M30 * 1,5 mm –> Saatavissa tilauksesta myös M28 * 1,5mm
  • Jännitteettömänä kiinni NC ( Tilauksesta myös NO -versio  )
  • Kytkentäkaapeli 60 cm
  • First open -toiminto helppoa asennusta varten
  • Mukautuva iskun pituus 4mm
  • 100N Voima
  • Korkealaatuinen vahaelementti
  • Yksinkertainen auki ja kiinni -ilmaisu
  • 5 vuoden takuu
toimilaitteet jakotukille

Automaattisesti tasapainottava THB -toimilaite

Automaattisesti tasapainottava THB2030 toimilaite soveltuu erinomaisesti kohteisiin (esim. saneeraukseen), jossa ei ole tarkkaa tietoa, kuinka pitkiä piirejä lattialämmitysjärjestelmään on asennettu.  Tähän voi olla syynä esim. hävinneet lattialämmityssuunnitelmat tai lattialämmitys on toteutettu ilman suunnitelmia.

Toimivan lattialämmityksen ehdoton edellytys on sen oikea säätö. THB automaattisesti tasapainottava toimilaite ratkaisee tämän ongelman helposti. Se automaattisesti tasapainottaa lattialämmitysjärjestelmän ja poistaa kylmät kohdat lattiasta parantaen mukavuutta.

THB sovelutuu myös uudiskohteisiin, sillä tekee myös asennuksesta paljon nopeamman, koska asentajan ei erikseen tarvitse tasapainottaa järjestelmää.

Tekniset tiedot:

  • M30x1.5mm liitin
  • Normaalisti suljettu toimilaite
  • Automaattisesti tasapainottaa 7°C asti
  • Erittäin alhainen 0,5W tehonkulutus
  • 2 lämpötila-anturia menolle/paluulle
  • Tarkkuusvaihde ihanteellista säätöä varten
  • IP54
  • Mitat: L/K/S: 38/93/53mm
  • Tarjolla jännitteille 24V ja 230V
  • Lisätietoa tästä



Edut:

  • Nopea reagointi (30 sekuntia)
  • Alhainen tehonkulutus
  • Moduloi venttiilin avauksen kohti ΔT:
    • 7°C lämpötilalle joka on > 30°C
    • 4°C lämpötilalle joka on < 30°C
tasapainottava toimilaite lattialämmitys

Muiden merkkien toimilaitteet – Löytyykö niitä?

Jakotukkeja on on lukematon määrä markkinoilla, eikä aina ole yksiselitteisesti selvää mikä toimilaite niihin käy.

Toimilaitteissa on eri kierrekokoja , jotka yleisimmin ovat M30 ja M28. Lisäksi niiden toimintaperiaate vaihtelee. Osa toimii virrattomana kiinni ( NC ) tai virrattomana auki ( NO ). Huonetermostaatit pääsääntöisesti ohjaavat joko NC tai NO toimilaitetta, joten se on myös oltava selvillä hankkiessa uutta toimilaitetta.

Lisäksi joissain merkeissä täytyy käyttää erillistä adapteria toimilaitteen ja jakotukin välissä. Adapterin malli ja tyyppi vaihtelee jakotukin valmistajan mukaan.

Yleensä olemme pystyneet selvittämään ja hankkimaan oikenalaisen toimilaiteen asiakaan tarpeisiin. Kannattaa huomioida, että yleensä on parasta vaihtaa kaikki toimilaiteet ja kytkentärasia kerralla. Näin ainakin varmistutaan järjestelmän toimivuudesta.
